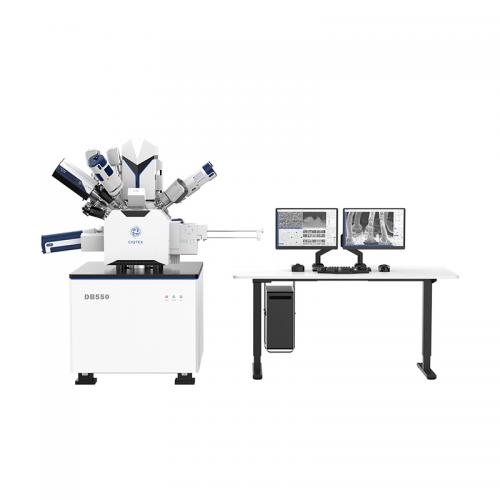

CIQTEK DB550 Odaklanmış İyon Işını Taramalı Elektron Mikroskobu (FIB-SEM), nano analiz ve numune hazırlama için odaklanmış bir iyon ışın kolonuna sahiptir. “Süper tünel” elektron optik teknolojisi, düşük sapma ve manyetik olmayan objektif tasarımı kullanır ve nano ölçekli analitik yeteneklerini garantilemek için “düşük voltaj, yüksek çözünürlük” özelliğine sahiptir.
İyon kolonları, nanofabrikasyon yeteneklerini garantilemek için son derece kararlı ve yüksek kaliteli iyon ışınlarıyla bir Ga+ sıvı metal iyon kaynağı sağlar. DB550, entegre bir nano-manipülatör, gaz enjeksiyon sistemi ve kullanıcı dostu GUI yazılımına sahip hepsi bir arada bir nano-analiz ve üretim iş istasyonudur.
CIQTEK DB550 FIB-SEM Teknik Özellikleri

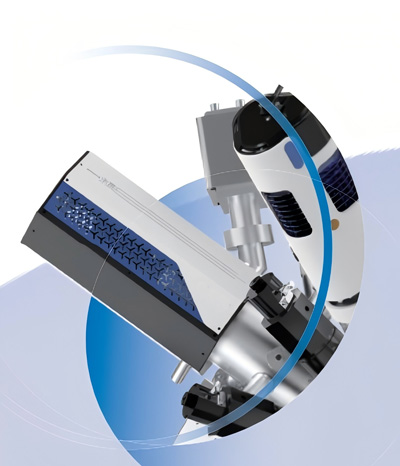

Odaklanmış İyon Demeti (FIB) Kolonu
Çözünürlük: 3 nm@30 kV
Prob akımı: 1 pA ila 65 nA
İvmelenme voltaj aralığı: 0,5 kV ila 30 kV
İyon kaynağı değişim aralığı: ≥1000 saat
Stabilite: 72 saat kesintisiz çalışma

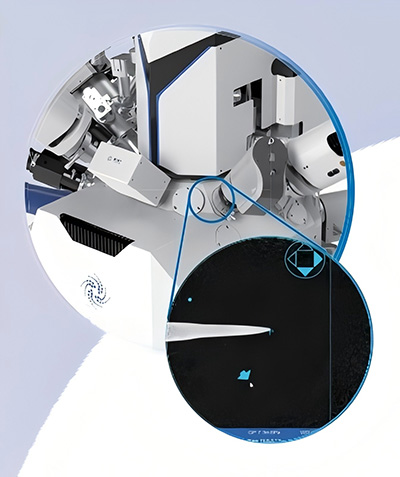

Nano-manipülatör
Odanın içine monte edilmiş
Üç eksenli, tamamen piezoelektrik tahrikli
Adım motoru doğruluğu ≤10 nm
Maksimum seyahat hızı 2 mm/sn
Entegre kontrol sistemi

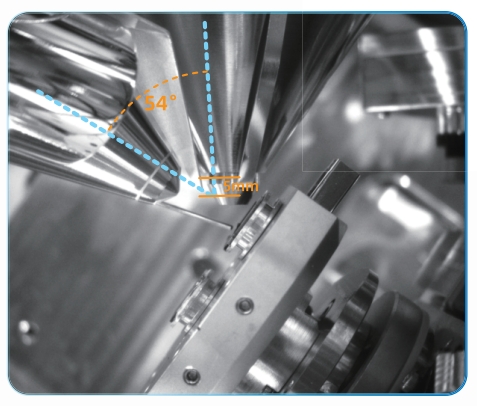

İyon Demeti-Elektron Demeti İşbirliği

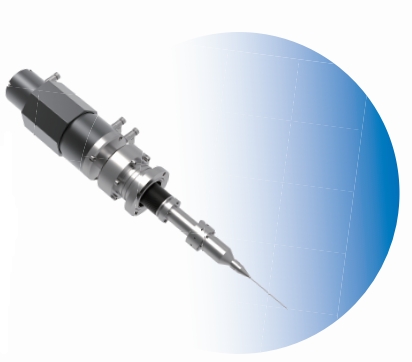

Gaz Enjeksiyon Sistemi
Tek GIS tasarımı
Çeşitli gaz öncül kaynakları mevcuttur
İğne yerleştirme mesafesi ≥35 mm
Hareket tekrarlanabilirliği ≤10 μm
Isıtma sıcaklığı kontrol tekrarlanabilirliği ≤0,1°C
Isıtma aralığı: oda sıcaklığı ila 90°C (194 °F )
Entegre kontrol sistemi
| CIQTEK FIB-SEM DB550 Özellikleri |
| Elektron Optikleri |
Elektron Silahı Tipi |
Yüksek Parlaklık Schottky Alan Emisyonlu Elektron Silahı |
| Çözünürlük |
0,9 nm@15 kV; 1,6 nm@1 kV |
| İvme Voltajı |
0,02 kV ila 30 kV |
| İyon Işını Sistemi |
İyon Kaynağı Türü |
Galyum |
| Çözünürlük |
3 nm@30 kV |
| İvme Voltajı |
0,5 kV ila 30 kV |
| Numune Odası |
Vakum Sistemi |
Tam Otomatik Kontrol, Yağsız Vakum Sistemi |
| Kameralar |
Üç Kamera
(Optik navigasyon x1 + oda monitörü x2)
|
| Sahne Türü |
Motorlu 5 Eksenli Mekanik Eusantrik Numune Aşaması |
| Sahne Aralığı |
X=110 mm, Y=110 mm, Z=65 mm
D: -10°~+70°, D:360°
|
| SEM Dedektörleri ve Uzantıları |
Standart |
Lens İçi Elektron Dedektörü
Everhart-Thornley Dedektörü (ETD)
|
| İsteğe bağlı |
Geri Çekilebilir Geri Saçılmış Elektron Dedektörü (BSED)
Geri Çekilebilir Taramalı İletim Elektron Mikroskobu Dedektörü (STEM)
Enerji Dağıtıcı Spektrometre (EDS/EDX)
Elektron Geri Saçılım Kırınım Deseni (EBSD)
Nano-manipülatör
Gaz Enjeksiyon Sistemi
Plazma Temizleyici
Numune Değişimi Yük Kilidi
Trackball ve Düğme Kontrol Paneli
|
| Kullanıcı Arayüzü |
Diller |
İngilizce |
| İşletim Sistemi |
Pencereler |
| Navigasyon |
Optik Navigasyon, Jest Hızlı Navigasyon |
| Otomatik Fonksiyonlar |
Otomatik Parlaklık ve Kontrast, Otomatik Odaklama, Otomatik Stigmator |
